平行軸斜齒輪減速機結構形式說明
平行軸斜齒輪減速機各軸之間的集合位置都互為平型關系，因而亦稱為平行軸系列。由兩級或三級斜齒輪構成，平行軸減速機屬于四大些列內的f系列減速機。
1. GF型：底腳安裝，輸出軸為實心軸
2. GFF型：B5法蘭安裝，輸出軸為實心軸
3. GFA型：軸裝式，輸出軸為空心軸
4. GFAF型：B5法蘭安裝，輸出軸為空心軸
5. GFAZ型：B14法蘭空心軸安裝
6. GFH型：空心軸鎖緊盤安裝
7. GFHF型：B5法蘭空心軸鎖緊盤安裝
8. GFHZ型：B14法蘭空心軸鎖緊盤安裝
9. GFAT/GFHT型：即在GFA/GFH型上增加防轉臂等附件后派生型
10. GF..SZ..AD..型：輸入軸型
11. GF..R型：平行軸斜齒輪減速機和r系列斜齒輪減速機的組合
以上機型對應的外形結構詳見：國茂G系列斜齒輪減速電機電子樣本

平行軸斜齒輪減速機型號表示方法（相關鏈接：斜齒輪減速機如何選型）

1. G為公司代號
2. FF67表示機型和規格號（詳見國茂G系列斜齒輪減速電機電子樣本）
3. Y1.1為電機代號和功率（詳見參數表）
4. 4P為電機級數，一般還有2P、6P、8P（詳見參數表）
5. 傳動比為79.76（詳見參數表）

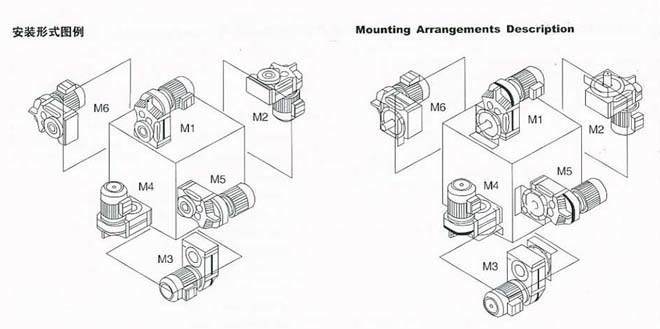

6. 安裝形式為M3（參見下圖安裝形式圖例）
7. 電機接線盒方向（角度）為0°，參見下圖電機接線盒位置表示方法
8. 接線盒入線口位置為①，參見下圖電機接線盒入線口表示方法

注：1.需帶聯接法蘭時請注明
2.輸入軸型沒有電機各項內容
3.不注明接線盒方向時，則默認為安裝形式中的0度位置。不注明入線口位置時，則默認為X位置。
4.對輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與國茂減速機集團技術部聯接（技術電話：0519-88898883）并在訂貨時用簡圖或文字說明（銷售電話：0519-86588813）



平行軸斜齒輪減速機電機接線盒位置和入線口表示方法
