減速機選型

減速機如何選型?我們向您介紹各系列減速機選型方法。

斜齒輪減速機如何選型

斜齒輪減速機的產品特性

高度模塊化設計、安裝位置不受限制、強度高、體積小、使用壽命長、噪聲低、效率高、可承受較大的徑向載荷、可承受不大于徑向力百分之5的軸向載荷。

1、?斜齒輪減速機選型時機型的選用

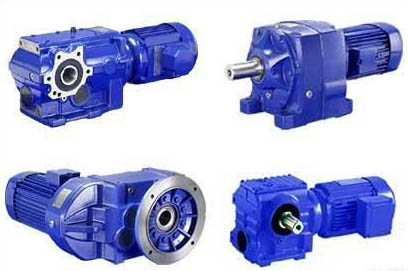

一般由客戶根據傳動安裝布置形式確定。r系列斜齒輪減速機、GF平行軸斜齒輪減速機用于輸入軸與輸出軸平行的場合,即我們常說的平行軸斜齒輪減速機,Gs系列減速機、GK斜齒輪錐齒輪減速機用于輸入軸與輸出軸垂直的場合。

2、?實際工況系數fa的確定(參見樣本)

1)?一般使用要求

2)?特殊使用要求

3、?型號(規格)的確定

必須滿足條件fb>=fa

1)?恒功率選型

(1)?電動機與減速機直聯或通過聯軸器聯接

(2)?電動機與減速機之間具有前置減速聯接

2)?恒轉矩選型(一般在減速機與r系列斜齒輪減速機成雙級串聯時用到)

按電動機功率、級數和傳動比查選型參數表(恒轉矩)。此時,工作轉矩必須限制在所選的減速機的最大轉矩范圍內。

4、?徑向載荷檢驗

減速機軸頭裝有齒輪、皮帶輪、鏈輪時,將產生較大的徑向載荷。此時,必須進行徑向載荷檢驗。方法見前述選型參數表釋義中有關內容。

5、?安裝條件檢驗

有安裝尺寸條件限制時應作此檢驗。即把所選用的機型號的結構尺寸和可利用的空間尺寸作比較。

若以上都能滿足,則按各自的機型號表示方法書寫即可。有特殊要求時,可文字說明。斜齒輪減速機的機型號表示方法可參考s系列減速機中表示方法


在考慮斜齒輪減速機如何選型時我們還要了解普通供貨約定:

1.?無特別說明時Y2系列電動機供貨按IP54防護等級,F級絕緣,但一般應按B級絕緣條件使用,如弧齒錐齒輪減速機配3KW電機時,3KW電機的防護等級按IP54,絕緣等級按F級。

2.?不注明電動機接線盒位置時,通常按安裝形式圖例中的0°位置供貨。

3.?不特別提出輸入軸與輸出軸旋向關系時,一般不在減速機上作出標識。

4.?減速機出廠時加好潤滑油。

5.?安裝結構尺寸圖標中已注明不在標準供貨范圍內的附件一般不提供。
